CIMATRON, CAD/CAM especializado para diseño y fabricación de moldes de inyección y matrices......

Cimatron Moldes es una solución de software CAD/CAM única e integrada dedicada a la fabricación de moldes, desde la cotización hasta el diseño y la fabricación. Produzca moldes de alta calidad, de cualquier complejidad y tamaño, en tiempo récord.

Algunas de nuestras ventajas:

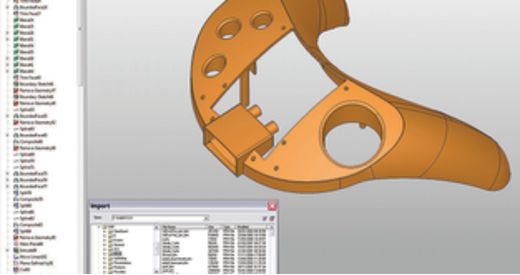

Importación de Datos

Importe los datos del cliente y empiece a trabajar al instante:

Repare datos o trabaje con modelos sin reparar o datos de baja calidad.
DFX, IGES, STEP, VDA, Parasolid (incluso binario), SAT (ACIS), STL y SAB.
AutoCAD®, Inventor®, CATIA®, PTC® Creo®, NX™, Solid Edge® y SOLIDWORKS®.
Importe la información de fabricación del producto (PMI) relevante de varios formatos patentados.

Diseño preliminar de moldes

Cree diseños 3D preliminares rápidamente para evaluar estrategias:

Diseñe cualquier tamaño de molde con miles de superficies. Manipule cualquier diseño de molde, incluso moldes con varias cavidades y de la misma gama.
Coloque fácilmente las placas, los deslizadores, los elevadores y los insertos, además de otras piezas del catálogo, como los sistemas de enfriamiento, de expulsión y de cintas.
Se genera una lista de materiales (BOM) preliminar para que pueda hacer un pedido de materiales.

Piezas de catálogo

Trabaje con una gran selección de catálogos comerciales:

Sistemas de expulsión

Utilice herramientas de aplicación específicas para los sistemas de expulsión y mejore el proceso de diseño:

Creación de Presupuestos

Gane más negocio con una cotización rápida y precisa:

Obtenga una estimación rápida y precisa del costo básico del molde.
Obtenga estimaciones de costos precisas con el Generador de presupuestos de moldes.
Imprima presupuestos con estilo profesional y adjunte capturas de pantalla de los diseños preliminares

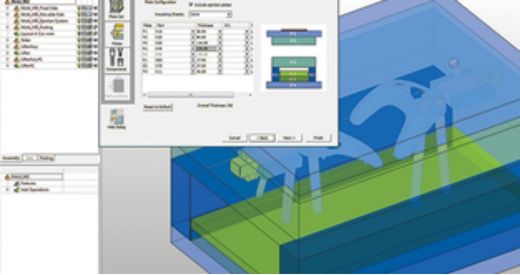

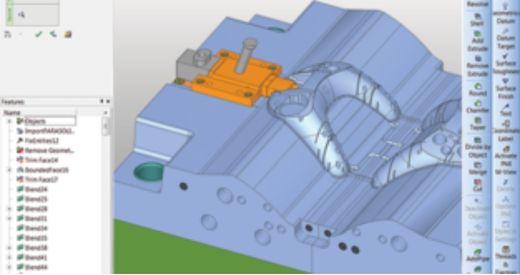

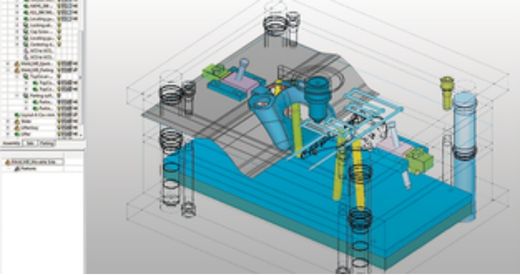

Diseño básico del molde

Cargue todo un conjunto de placas de base de moldes en minutos con piezas de catálogo estándar:

Cargue fácilmente una base de moldes estándar de catálogos comerciales.
Trabaje eficientemente con bases de moldes no estándar a través de una plantilla dinámica de base de moldes que incluya todos los componentes.
Modifique instantáneamente las dimensiones de los componentes y reemplace piezas en la base de moldes.

Diseño de elevadores

Utilice una herramienta de aplicación específica para elevadores y acelere así el proceso de diseño:

Diseño de sistemas de refrigeración

Utilice herramientas de aplicación para el diseño de canales de refrigeración para mejorar su proceso de diseño

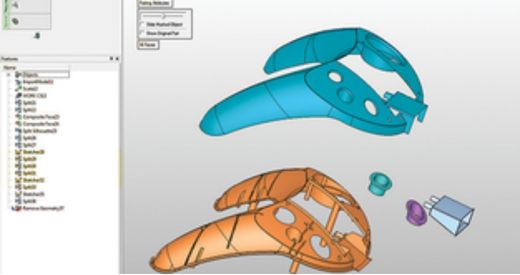

Piezas

Utilice QuickSplit, la herramienta de diseño de cavidades más rápida y precisa del sector

Garantice una separación perfecta, con herramientas de análisis específicas.
Defina múltiples direcciones de apertura.
Genere rápidamente geometrías para núcleos, cavidades, elevadores, deslizadores y otros componentes
Y mucho más….

Núcleo, cavidad y deslizadores

Aproveche la automatización para finalizar rápidamente los diseños de los principales componentes del molde:

Diseñe el núcleo, la cavidad y los deslizadores, fácil y rápidamente.
Aplique cambios de ingeniería con facilidad a los componentes de los moldes manteniendo la asociatividad con el trabajo de partición inicial durante todo el proceso.

Diseño de insertos

Utilice una herramienta de aplicación específica para insertos y acelere así el proceso de diseño:

Detección de colisiones y análisis de movimiento

Valide su diseño con funcionalidades integradas de medición, análisis y detección de colisiones:

Cimatron Matrices (Die) es una solución de software CAD/CAM única e integrada dedicada a la fabricación de troqueles, desde la cotización hasta el diseño y la fabricación. Entregue troqueles de alta calidad de cualquier complejidad y tamaño en un tiempo récord.

Algunas de sus funcionalidades son:

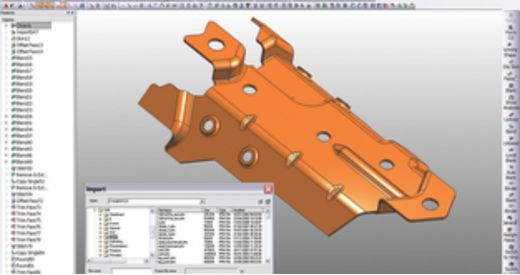

Importación de datos

Importe los datos del cliente y empiece a trabajar al instante:

Repare datos o trabaje con modelos sin reparar o datos de baja calidad.
DFX, IGES, STEP, VDA, Parasolid (incluso binario), SAT (ACIS), STL y SAB.
AutoCAD®, Inventor®, CATIA®, PTC® Creo®, NX™, Solid Edge® y SOLIDWORKS®.
Importe la información de fabricación del producto (PMI) relevante de varios formatos patentados.

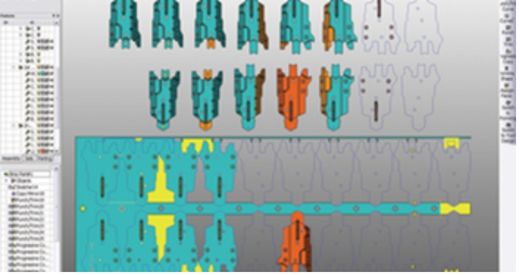

Diseño del estampado

Aumente la productividad con un entorno de diseño de tiras específico:

Disfrute de una completa flexibilidad para determinar el número de progresiones (estaciones), la distancia de la progresión (paso), y otros parámetros de anidado.
Haga y observe cambios sobre la marcha gracias a la simulación y validación en tiempo real.
Permita que varios diseñadores trabajen simultáneamente en un proyecto de matrices donde puedan crear varios moldes o estaciones en la herramienta.
Si está acostumbrado a trabajar en 2D, experimente un flujo de trabajo 2D similar, con funciones adicionales de mejora de la productividad.

Piezas de catálogo

Trabaje con una gran selección de catálogos comerciales

Creación de presupuestos

Haga crecer su negocio con estimaciones de costo rápidas y precisas:

Genere estimaciones de costos precisas con DieQuote Generator.

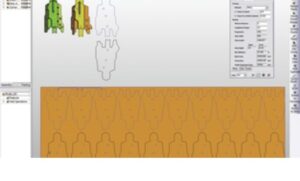

Calcule los blanks en tiempo récord con las funciones más rápidas de la industria.
Calcule los requisitos y el uso de materiales en minutos:
- La cantidad de progresiones, la distancia de progresión, ancho de tira.
- Forma y posición del carrier.
Imprima presupuestos con estilo profesional.

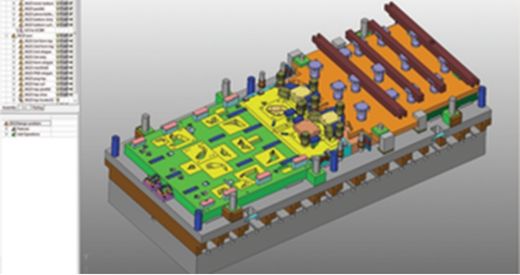

Diseño de conjuntos de estampaciones

Cargue un conjunto completo de matrices que se adapte a los requisitos del proyecto actual en segundos:

Use un conjunto de matrices preparado y preconstruido por usted mismo.
Incluya piezas de catálogos comerciales y definidas por el usuario.
Adapatción automática de conjunto de matrices a las dimensiones de la banda.
Ajuste fácilmente las dimensiones de los componentes (en cualquier punto del proceso de diseño) con ayuda de la tabla de preparación de matrices.

Funcionalidad CAD integrada

El único CAD que necesita para obtener los mejores resultados de mecanizado:

Forma y diseño en blanco

Cree y edite las formas de los moldes de forma rápida y sencilla:
Realice cálculos automáticos del espacio teniendo en cuenta el tipo de material de la chapa.
Elija sus moldes preferidos para componer su tira o crear estaciones de transferencia.
Elimine horas de trabajo manual utilizando Auto Blank on Binder para desplegar formas de forma libre.
Utilice herramientas geométricas especiales para doblar, enderezar, desplegar, torcer y rebordear.
Utilice herramientas de análisis incorporadas y uso óptimo de materia prima con una herramienta de anidado.

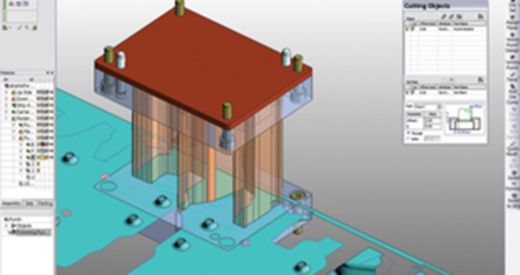

Diseño Punch/Matrix

Simplifique y acelere la creación de punzones con una gran selección de herramientas:

Cimatron Matrices (Die) corta automáticamente las placas.
Use herramientas automatizadas para la rápida creación de punzones.
Imprima punzones de conformación en 3D con las avanzadas herramientas de modelado híbrido de sólidos y superficies.
Elija entre una amplia gama de punzones de recorte, Cimatron Die crea cortes automáticos para adaptarse los componentes.

Dibujo

Cree y reutilice plantillas de dibujo que incluyan las especificaciones del cliente

Cimatron: Programación de NC permite una programación de NC rápida y eficiente para moldes, matrices, placas y fabricación discreta con una de las selecciones de estrategias de fresado y taladrado de 2,5 a 5 ejes más competitivas del mercado y sólidas herramientas CAD, herramientas de análisis y simuladores incorporados.

Funcionalidad CAD integrada

El único CAD que necesita para obtener los mejores resultados de mecanizado:

Repare el modelo y aplique borradores y redondeos con un entorno CAD híbrido que le permite combinar funciones de alambre, superficies, sólidos abiertos locales y sólidos.
Cubra orificios y ranuras, y extienda las superficies con funciones específicas.
Elimine o modifique los redondeos y dibuje ángulos con sólidos abiertos locales.

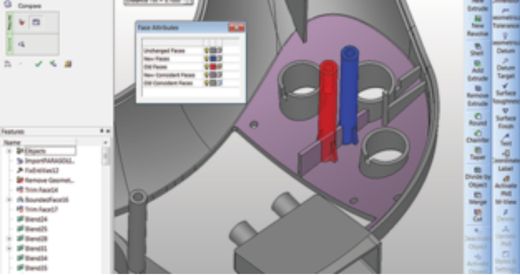

Detecte y analice los cambios de geometría con QuickCompare.

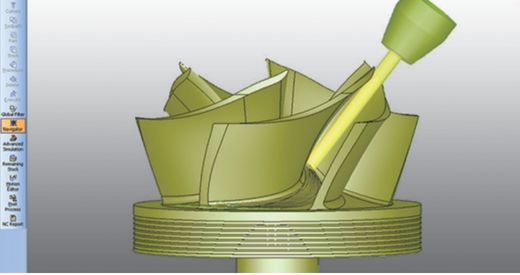

Programación de 5 ejes

Complete con seguridad cualquier trabajo con el control total del usuario sobre el desbaste y el acabado de 5 ejes.
Aproveche las aplicaciones que ahorran tiempo para palas, impulsores, blisks, puertos, entradas y turbinas.
Utilice la simulación de máquinas de 5 ejes y de eliminación de material para piezas médicas, aeroespaciales y otras piezas complejas.
Acceda a una amplia biblioteca de postes probados para cualquier máquina y controlador de 5 ejes.

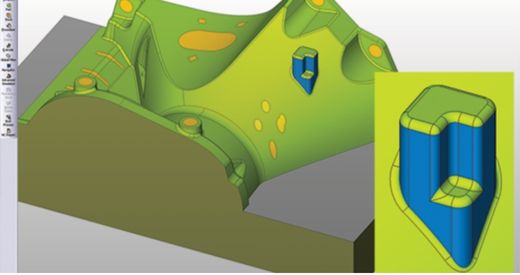

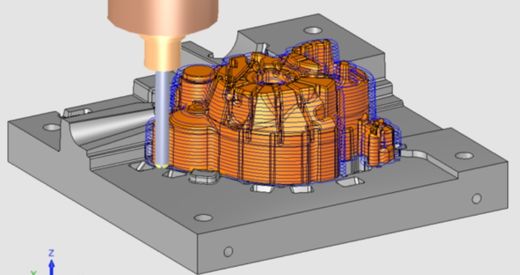

Desbaste eficiente, acabado de alta calidad

Potente desbaste con una tasa de eliminación de material ultra alta, desbaste total con VoluMill®.
Calidad de superficie superior con estrategias de acabado, limpieza y material de descanso de 3 a 5 ejes, incluyendo extensiones de aire y eliminación de cascadas.
Malla 3D multidireccional para el posicionamiento en 5 ejes de sendas eficientes y sin colisiones.
Funcionalidad dedicada a los electrodos y al microfresado.

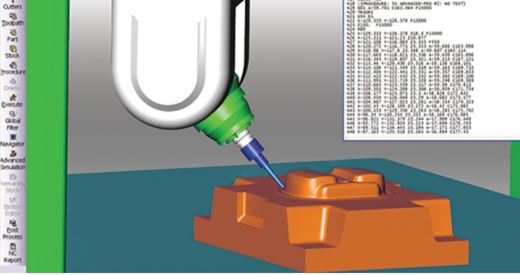

Simulación y verificación

Mecanizar con confianza con la simulación y la verificación.

Simulación de la máquina con representación real de la cinemática, la pieza de trabajo y las fijaciones
Simulación de retirada de material multieje de alta calidad integrada
Detección fiable de colisiones y gubias en la máquina, los dispositivos, la pieza, la herramienta y el soporte
Verificación de la trayectoria de la herramienta con informes de gubia y colisión y código de colores de las existencias restantes

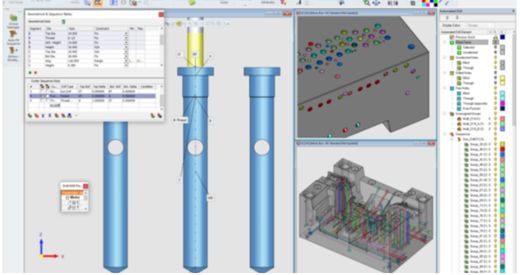

Asiento de Mecanizado de Placas y Taladro Automatizado

La herramienta de reconocimiento de características de fabricación (MFR) reconoce automáticamente las alturas de las cajeras, la forma y el ángulo de desmoldeo para una programación más segura y rápida.
Un procedimiento de cajera bruta de 2,5 ejes maneja cajeras abiertas y cerradas, admite las opciones de HSM (es decir, movimientos redondos) y ofrece evitar colisiones del soporte.
Embolsado con una tasa de eliminación de material ultra alta (VoluMill®) con bolsas abiertas y limpieza 2D.
Bolsillo y perfil automatizados mediante superficies con plantillas basadas en criterios.
Ahorre hasta un 90 por ciento de tiempo de programación con el taladro automático que incluye el reconocimiento de agujeros y de existencias reales.
Perforación segura de la pistola con todos los parámetros de avance/velocidad reconociendo los agujeros perforados intersectados.

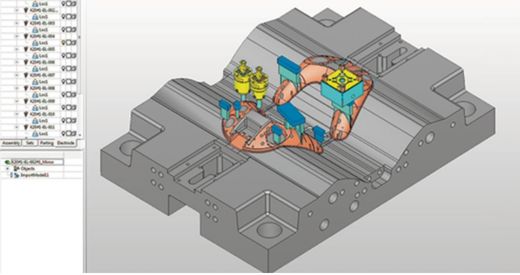

Cimatron Electrodos: Permite el diseño y la fabricación súper rápidos de electrodos. Reduzca el tiempo de diseño de los electrodos hasta en un 80 %, elimine errores y aumente la productividad con el mecanizado sin intervención de personas. . Algunas de sus principales características:

Diseño de electrodos

Reduzca los tiempos de diseño hasta un 80 %:
- Use herramientas avanzadas para una selección sencilla de las superficies de quemado, una creación automatizada de la geometría del soporte y del espacio, y herramientas versátiles para la creación de superficies.
- Cree y reutilice plantillas que completen el diseño de nuevos electrodos con topologías similares en segundos. Cimatron Electrodo incluso repetirá las extensiones de la superficie en las áreas relevantes según la plantilla.
- Compruebe si hay posibles colisiones del electrodo completo y su soporte con la pieza o los portapiezas.

Proceso de quemado de electrodos

Asegure un proceso de quemado sin errores:

Defina rápidamente los parámetros de quemado (incluso la distancia disruptiva, la órbita 2D o 3D, y los desplazamientos bruscos) para cada electrodo y trayectoria de quemado.

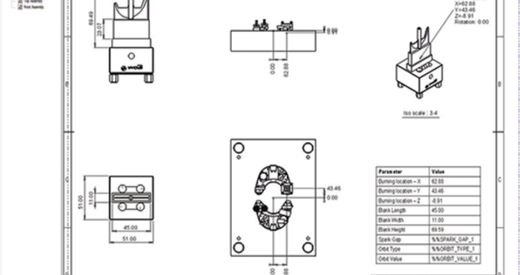

Cree automáticamente dibujos de inspección para cada uno de los electrodos y permita que el personal del taller verifique las dimensiones de los electrodos antes del quemado.
Genere con facilidad una hoja de configuración y de quemado para cada uno de los electrodos, con sus correspondientes ubicaciones y rotaciones, así como un dibujo del proceso completo de electroerosión.

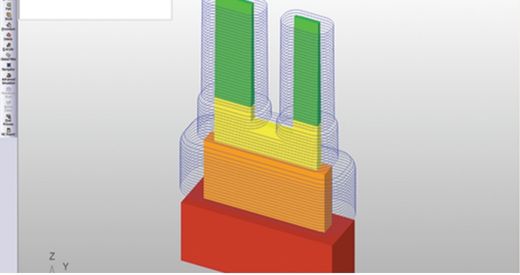

Fabricación de electrodos

Cree procedimientos completos de mecanizado de 2,5 a 5 ejes con un solo clic.

Marque los componentes con la coloración automática para la validación del diseño.
Cree y reutilice plantillas de procesos fácilmente, lo que le permite seleccionar automáticamente estrategias de fresado.
Admita el mecanizado de elementos muy delgados con optimización para la fabricación de nervaduras finas.
Controle las dimensiones mediante el envío directo a su máquina de una trayectoria de medición CMM.
Use la herramienta de configuración de electroerosión para definir los parámetros específicos de los electrodos y de la máquina.

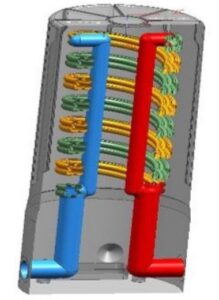

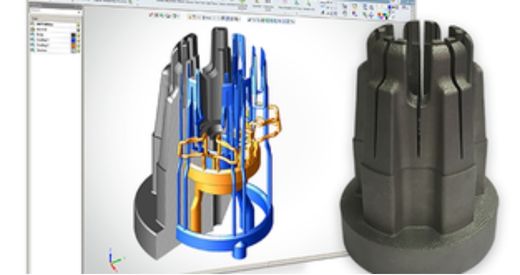

Diseño de refrigeración conforme a geometría

Use las herramientas de la aplicación para diseñar canales de enfriamiento de conformación (acordes a la geometría) y con ello reducir drásticamente el tiempo del ciclo de inyección mediante el uso de tecnologías de fabricación aditiva o impresión 3D.

Diseño

Use el conjunto de herramientas específicas en Cimatron para el diseño rápido de enfriamiento de conformación acorde a la geometría de la pieza.
Diseñe canales de enfriamiento de cualquier complejidad con herramientas de diseño híbrido que constan de mallas, superficies, sólidos y estructuras alámbricas.
Aplique compensaciones tecnológicas locales para las operaciones (sustractivas) posteriores a la impresión.
Valide la eficiencia del enfriamiento, la reducción del tiempo de enfriamiento y la deformación de la pieza, así como al análisis de rellenado con herramientas FEA.

Operaciones posteriores a la impresión 3D

Diseñe y fabrique portapiezas para montar insertos impresos en 3D teniendo en cuenta las compensaciones tecnológicas locales.
Termine los orificios de la pieza y las superficies de alta precisión con las funcionalidades de fresado y perforación de 2,5 a 5 ejes de Cimatron.
Finalice el trabajo en detalles diminutos y precisos con la aplicación de electrodos (EDM) de Cimatron.
